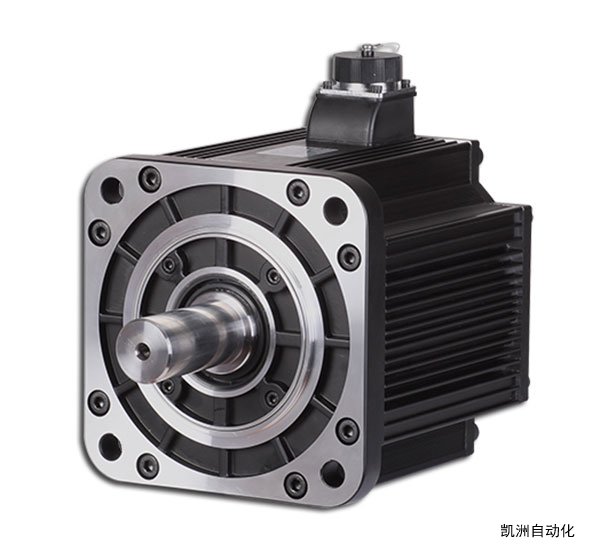

180 系列伺服电机

产品型号：

180 系列伺服电机

产品特性
· 电源电压220V、380V
· 用于驱动各类机械的进给轴
· 种类多样（2.5KW～6.0KW，带制动器等）
· 配备省线式编码器2500P/R，选配绝对值编码器131072P/R、旋转变压器
· 标准配置为IP65

● 电机规格

伺服电机型号			180EMA-
			095C	143C	143D	191C	191D	239C	255D	287C	287D	382D	382E	478D	478E
电源电压		V	220
额定输出功率		kW	2.0	3.0	2.3	4.0	3.0	5.0	4.0	6.0	4.5	6.0	4.0	7.5	5.0
额定转矩		N·m	9.55	14.3	14.3	19.1	19.1	23.9	25.5	28.7	28.7	38.2	38.2	47.8	47.8
最大转矩		N·m	28.7	42.9	42.9	57.3	57.3	71.7	76.5	86.1	86.1	114.6	114.6	143.4	143.4
额定电流		Arms	11.2	16.5	10.5	23.0	19.4	27.0	21.0	33.0	22.5	28.0	20.5	38.0	25.5
最大电流		Arms	33.6	49.5	31.5	69.0	58.2	81.0	63.0	99.0	67.5	84.0	61.5	114	76.5
额定转速		r/min	2000	2000	1500	2000	1500	2000	1500	2000	1500	1500	1000	1500	1000
最高转速		r/min	2500	2500	2000	2500	2000	2500	2000	2500	3200	2000	1500	2000	1500
转动惯量		×10-4kg.㎡	31.5(34.7)	41.3(44.5)		52.5(55.8)		65.7(68.9)		75.2(78.5)		102.2(105.5)		122.5(128.1)
重量-不带制动器		kg	13.9	16.9		19.1		22		24.9		29.6		33.6
重量-带制动器		kg	20.4	23.4		25.6		28.5		31.4		36.1		40.1
轴向最大荷重		N	490
径向最大荷重		N	1470
制动器额定电压		V	DC24V
制动器额定功率		W	35
制动器保持转矩		N·m	50
编码器		标配	省线式编码器2500P/R
		选配	绝对值编码器131072P/R,旋转变压器，增量式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃（不结冰）
环境湿度		20～80％RH （不结露）
防护等级		IP65 （除输出轴伸和电连接器）

伺服电机型号			180EMD-
			143C	191C	191D	239C	255D	287C	287D	382D	382E	478D	478E
电源电压		V	380
额定输出功率		kW	3.0	4.0	3.0	5.0	4.0	6.0	4.5	6.0	4.0	7.5	5.0
额定转矩		N·m	14.3	19.1	19.1	23.9	25.5	28.7	28.7	15.5	38.2	47.8	47.8
最大转矩		N·m	42.9	57.3	57.3	71.7	76.5	86.1	86.1	114.6	114.6	143.4	143.4
额定电流		Arms	10.5	13.0	9.0	17.5	13.5	17.0	15.0	15.5	13.0	16.5	14.0
最大电流		Arms	31.5	39.0	27.0	52.5	40.5	51.0	45.0	46.5	36.0	49.5	42.0
额定转速		r/min	2000	2000	1500	2000	1500	2000	1500	1500	1000	1500	1000
最高转速		r/min	2500	2500	2000	2500	2000	2500	3200	2000	1500	2000	1500
转动惯量		×10-4 kg.㎡	41.3(44.5)	52.5(55.8)		65.7(68.9)		75.2(78.5)		102.2(105.5)		122.5(128.1)
重量-不带制动器		kg	16.9	19.1		22		24.9		29.6		33.6
重量-带制动器		kg	23.4	25.6		28.5		31.4		36.1		40.1
轴向最大荷重		N	490
径向最大荷重		N	1470
制动器额定电压		V	DC24V
制动器额定功率		W	35
制动器保持转矩		N·m	50
编码器		标配	省线式编码器2500P/R
		选配	绝对值编码器131072P/R,旋转变压器，增量式编码器2500P/R
绝缘等级		F
环境温度		0～+40℃（不结冰）
环境湿度		20～80％RH （不结露）
防护等级		IP65 （除输出轴伸和电连接器）

注：括号内的数值表示带制动器电机的值。
